O形圈內徑的測量

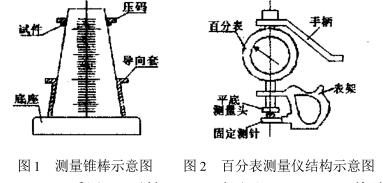

(1) 用錐棒測量小規格 O 形圈內徑,量程為50mm 以下,測量誤差不大于±0.02mm。同一種內徑規格的O形圈可以使用同一種錐棒,而不必考慮圈的截面直徑。如圖1所示,它是一套 1∶100 錐度的鋼棒,在錐棒上每距離 10mm 有一根直徑刻線 , 每一直徑刻線精度是 0.1mm, 可估測到 0.01mm。測量時,將O形圈沿錐棒下滑 ,在停止處讀出直徑刻度值。為了使O形圈沿錐棒同軸,設計了導向套；為使O形圈停止時與錐棒不留空隙而設有壓碼,壓碼的尺寸應合適 , 內徑較錐棒粗端大0.1mm,壁厚6mm, 高度隨橡膠圈硬度變化。在低、中、高硬度范圍內壓碼高度分別取3、6、15mm。對于40mm 以上的錐棒,壓碼高度應分別為1.5、3和6mm。當壓碼的重量成倍地增減時 , 測量誤差也僅相差0.01 ～ 0.02mm, 故壓碼的重量選擇不甚嚴格。

(2) 采用 SM 柔性尺 , 可適用于55 ～ 380mm 橡膠O形圈內徑尺寸的測量。柔性尺由半透明的膠片 ( 高分子材料 ) 制成。讀數原理與游標卡尺基本相同。使用方法簡單、易掌握,并能直接將柔性尺從尾部卷成與被測物接近的圓,用帶有橡膠指套的兩手指將柔性尺張開或收緊,使用前與被測密封圈圓接觸,讀取柔性尺主尺、副尺的兩重合線所示的數值,即為被測密封圈的內徑。在測量時,應注意將被測O形環放置在光滑平整的玻璃板或塑料板上,測量中不要用力張開( 或收緊 ) 柔性尺,以避免密封圈變形引起的誤差。掌握柔性尺的用力程度與用卡尺測量?jì)葟较嗨啤?/p>
